WFJ

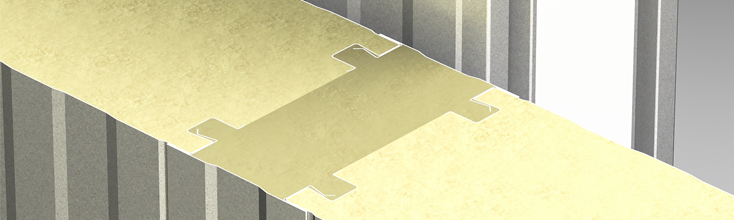

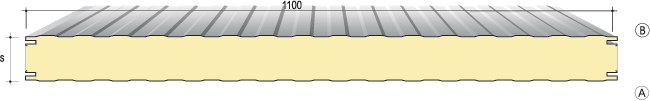

Dimensioni
larghezza mm 1.100
passo utile mm 1.160
lunghezza a richiesta da produzione in continuo.
Spessore standard di poliuretano fuori greca (S)
mm 100 - 120 - 140 - 150 - 160 - 180 - 200 - 220 - 240 pannelli con spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.
Supporto esterno
acciaio FE S250GD zincato, acciao zincato preverniciato o plastificato; acciaio inox.
Isolamento con schiumatura in continuo
Resine poliuretaniche (PUR) o (PIR a richiesta non standard).
Densità al cuore PUR: 39 ±2 Kg/m³
Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)
Certificazione EPD (CAM)
Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.
Trattamenti protettivi per supporto esterno
fornibili a richiesta preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.
Approfondimenti schiuma PIR
A semplice richiesta è disponibile nella versione con schiuma PIR (poliisocianurato espanso rigido), una particolare struttura polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L'intera gamma di pannelli ISOLPACK, è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania) in conformità alla norma UNI EN 13823 (SBI)* ove, "B" esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati); “s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate. Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l'edilizia. Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 - utilizza il sistema SBI ai fini della classificazione al fuoco. In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al fuoco. In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all'elevatissimo potere termoisolante.
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
---|
Spessore coibente (mm) | Materiale | Spessore lamiera (mm) | Distanza tra gli appoggi 'L' in metri |
---|
|
3,00 |
3,50 |
4,00 |
4,50 |
5,00 |
5,50 |
6,00 |
8,00 |
---|
100 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
100 | ACCIAIO | 0,5 + 0,5 |
450 |
330 |
248 |
190 |
147 |
116 |
92 |
41 |
120 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
120 | ACCIAIO | 0,5 + 0,5 |
559 |
411 |
315 |
249 |
201 |
161 |
130 |
60 |
140 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
140 | ACCIAIO | 0,5 + 0,5 |
653 |
480 |
367 |
290 |
235 |
194 |
163 |
81 |
150 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
150 | ACCIAIO | 0,5 + 0,5 |
700 |
514 |
393 |
311 |
252 |
208 |
175 |
93 |
160 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
160 | ACCIAIO | 0,5 + 0,5 |
746 |
548 |
420 |
332 |
269 |
222 |
187 |
105 |
180 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
180 | ACCIAIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
200 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
200 | ACCIAIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
220 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
220 | ACCIAIO | 0,5 + 0,5 |
— |
— |
— |
— |
��� |
— |
— |
— |
240 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
240 | ACCIAIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
— |
